タスク実行画面で、表示/入力するプロセスデータ項目を設定します。
|
1. 読み書き権限
1-1. 権限の種類
|
権限
|
説明
|
|
読み込み
|
- タスク実行画面で、プロセスデータ項目の入力内容を表示することができます。
|
|
読み書き
|
- タスク実行画面で、プロセスデータ項目の入力内容の表示と編集(入力・変更)を行うことができます。
|
|
なし(-)
|
- タスク実行画面では、表示・編集ともにできません。
- プロセスデータ項目の名称も表示されません。
|
1-2. 読み書き権限の設定における注意点
- メッセージ開始イベントやメッセージ受信中間イベントでは、[読み書き]と設定されたプロセスデータ項目が受信可能となります。

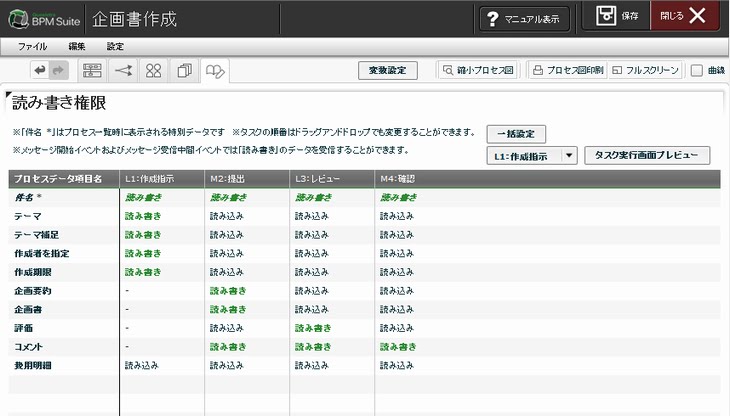

2. 表示項目
|
項目
|
説明
|
|
縦軸
|
- プロセスデータ項目の名称
- プロセスデータ項目設定で定義した項目が表示されます。
- ここで、名称を変更することもできます。
|
| 横軸 |
- タスクの名称
- プロセス図作成時に配置したタスクが表示されます。
- タスク名が表示されているセルをドラッグ&ドロップすることで、表示順序を変えることができます(下図参照)。
|
| 読み書き権限 |
- タスクにおける、指定したプロセスデータ項目の読み書き権限
- 押下するごとに、次の順序で設定値が変わります。
(クリックローテーション)
- 読み込み -> 読み書き -> なし (-> 読み込み)
|

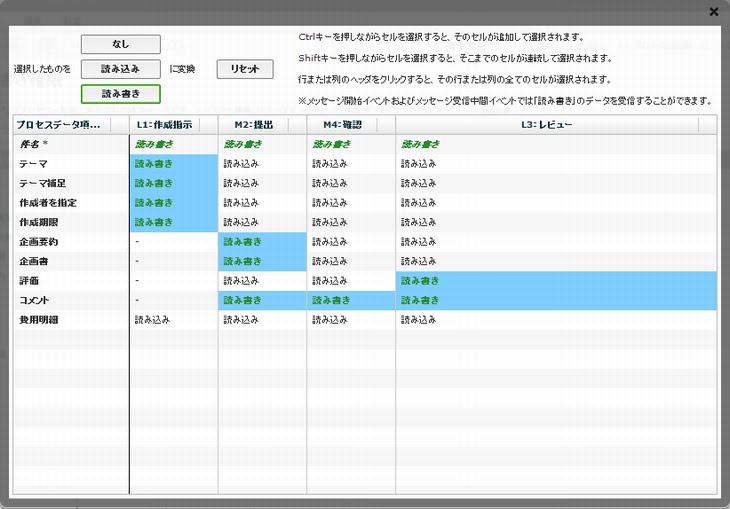

3. 一括設定
- 複数の項目を選択し、一括して読み書き権限を設定することができます。
|
項目
|
説明
|
|
1
|
一括設定ウィンドウの表示
|
- [一括設定]を押下すると、一括設定ウィンドウが表示されます。
|
|
2
|
セルの選択方法
|
- Ctrlキーを押しながらセルを選択すると、そのセルが追加して選択されます。
- Shiftキーを押しながらセルを選択すると、そこまでのセルが連続して選択されます。
- 行(プロセスデータ項目単位)または列(タスク単位)のヘッダを押下すると、その行または列の全てのセルが選択されます。
|
|
3
|
一括変換
|
- 上で選択された全てのセルが[なし][読み込み][読み書き]のいずれかに変換されます。
- [リセット]を押下すると、一括変換された全てのセルが、変換前の設定にリセットされます。
|
|
4
|
ウィンドウを閉じる
|
- 設定が完了すれば、一括設定ウィンドウの右上にある[X]を押下します。
- メッセージが表示されますので、変更を反映させる場合は、[はい]を押下します。
|
|
|
